Machinetoepassingen van rubberkneders bij de verwerking van kabelverbindingen

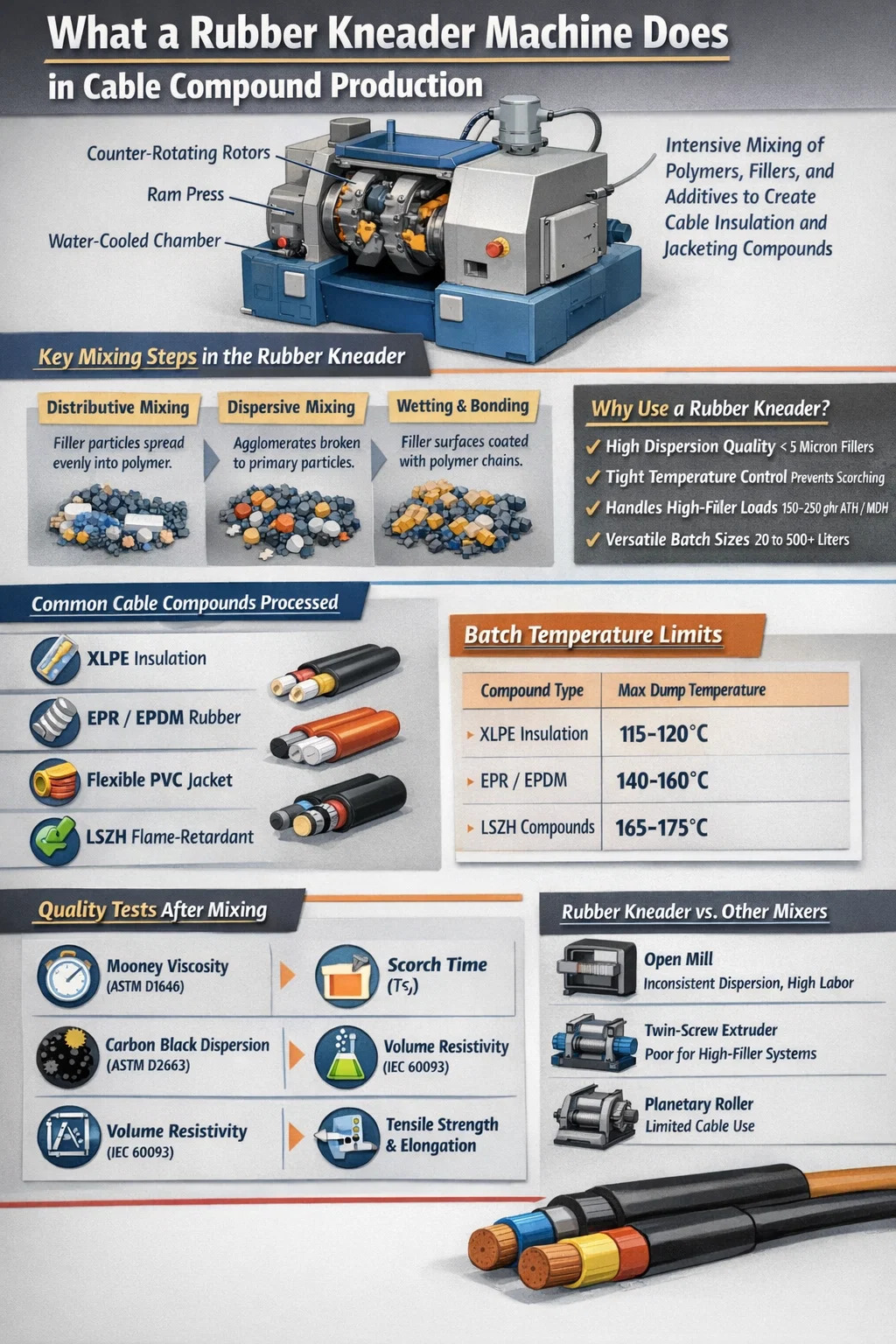

Wat een Rubberen kneder Machine doet dat ook daadwerkelijk bij de productie van kabelverbindingen

Een rubberknedermachine, ook wel interne mixer of dispersiekneder genoemd, is de kernmengapparatuur die wordt gebruikt om ruwe rubber- of polymeerbasismaterialen om te zetten in afgewerkte kabelverbindingen die klaar zijn voor extrusie. Bij de productie van kabels moet de verbinding voldoen aan strenge elektrische, mechanische en thermische eisen. De rubberkneder bereikt dit door intense schuifspanning, compressie en hitte toe te passen om elastomeren, vulstoffen, weekmakers, antioxidanten, vlamvertragers en vulkanisatiemiddelen te mengen tot een uniforme, verwerkbare massa.

Het directe antwoord: een rubberknedermachine is onmisbaar bij de verwerking van kabelverbindingen, omdat geen enkele andere batchmengtechnologie dezelfde combinatie van dispersiekwaliteit, thermische controle en doorvoercapaciteit levert voor elastomere systemen met een hoge viscositeit. Mengen in een open molen kan niet overeenkomen met de gesloten, gecontroleerde mengomgeving. Continumengers met dubbele schroef missen de flexibiliteit voor productie in kleine oplagen en meerdere recepten, typisch voor kabelverbindingsfaciliteiten.

Kabelisolatie- en mantelverbindingen bevatten doorgaans 15 tot 30 afzonderlijke ingrediënten. Door elk ingrediënt (vooral carbon black, silica en vlamvertragende vulstoffen) te verspreiden tot een primair deeltjesniveau onder de 5 micron, wordt direct bepaald of de voltooide kabel de diëlektrische sterktetests, verouderingstests en vlamvoortplantingsnormen zoals IEC 60332 of UL 1666 doorstaat. De rotorgeometrie van de rubberen kneder creëert de mechanische energie die nodig is om agglomeraten en natte vuloppervlakken met polymeerketens te breken, een taak die eenvoudigere mengbenaderingen eenvoudigweg niet consistent kunnen worden volbracht.

Typen kernkabelverbindingen verwerkt met een rubberen kneder

Kabelfabrikanten werken met een breed scala aan families van elastomeren en thermoplastische elastomeren. Elk van hen stelt andere eisen aan de mengapparatuur, en de rubberen kneder verwerkt ze allemaal routinematig.

XLPE- en PE-gebaseerde isolatieverbindingen

Vernetbare polyethyleen (XLPE) verbindingen voor midden- en hoogspanningskabels vereisen extreem schone mengomgevingen en nauwkeurig temperatuurbeheer. Peroxide-verknopingsmiddelen beginnen boven 120°C te ontleden, dus de rubberkneder moet de batchtemperaturen tijdens het inwerken onder deze drempel houden. Moderne watergekoelde knedersystemen bereiken een rotoroppervlaktetemperatuur die stabiel is binnen ±3°C, waardoor voortijdige schroeiing wordt voorkomen en toch een grondige verspreiding van het vulmiddel wordt bereikt in batches variërend van 50 tot 500 liter.

EPR- en EPDM-isolatieverbindingen

Ethyleen-propyleenrubber (EPR) en ethyleen-propyleen-dieen monomeer (EPDM) verbindingen worden veel gebruikt voor middenspanningskabels (1 kV tot 35 kV) en mijnbouwkabels vanwege hun uitstekende elektrische eigenschappen en ozonbestendigheid. Deze verbindingen bevatten doorgaans 60 tot 100 delen per honderd rubber (phr) van gecalcineerde klei of behandelde silica, wat hoge rotortipsnelheden vereist - vaak 40 tot 60 rpm - en langere mengcycli van 8 tot 14 minuten per batch. Een rubberen kneder met een vulfactor van 0,65 tot 0,75 optimaliseert de schuifarbeid op deze stijve, hoogvullersystemen.

PVC-compound voor flexibele kabelmantels

Hoewel PVC een thermoplastisch materiaal is, gedragen flexibele PVC-kabelmantelverbindingen die 40 tot 80 phr weekmaker bevatten (typisch DINP of DIDP) zich tijdens het mengen reologisch als rubber en profiteren ze enorm van interne mengverwerking. De rubberen kneder geleert de PVC-hars snel en gelijkmatig met weekmaker, waarbij stabilisatoren, vulstoffen en pigmenten in één keer worden geabsorbeerd. Dit levert een homogeen mengsel op met een consistente Shore A-hardheid (doorgaans 60 tot 80), wat van cruciaal belang is voor kabels die een koude buigtest bij -15°C of lager moeten doorstaan.

Siliconenrubberverbindingen voor kabels voor hoge temperaturen

Kabels van siliconenrubber die geschikt zijn voor continu gebruik bij 150 °C tot 200 °C zijn bedoeld voor verwarmingstoepassingen in de auto-, ruimtevaart- en industriële sector. Polydimethylsiloxaangom gemengd met pyrogeen silica (typisch 25 tot 45 phr) en silaankoppelingsmiddelen vereist de zachte maar grondige mengwerking van een rubberen kneder. Door siliconen te veel te mengen, worden de polymeerketens verbroken en wordt de viscositeit van de verbinding onomkeerbaar verlaagd. Daarom zijn kneedmachines die voor siliconen worden gebruikt, geprogrammeerd met strikt gecontroleerde cyclustijden en lagere rotorsnelheden van 15 tot 30 tpm.

Vlamvertragende (FR) en rookarme, nul-halogeenverbindingen (LSZH).

LSZH-kabelverbindingen – verplicht in spoorweg-, metro-, scheepsbouw- en openbare gebouwinstallaties volgens normen als EN 50399 en IEC 60332-3 – bevatten 150 tot 250 phr minerale vlamvertragers zoals aluminiumtrihydraat (ATH) of magnesiumhydroxide (MDH). Deze ultrahoge vulstofladingen verleggen de grenzen van alle mengapparatuur. De rubberkneder is in feite de enige batchmenger die deze vulstofniveaus kan opnemen in een EVA-, EBA- of polyolefine-elastomeermatrix, terwijl een aanvaardbare reologie van de verbinding behouden blijft. Rotorontwerpen met tangentiële of in elkaar grijpende geometrie zijn speciaal voor deze toepassing geselecteerd, met cyclustijden van 10 tot 18 minuten en batchtemperaturen die zorgvuldig onder de 170°C worden gehouden om uitdroging van ATH te voorkomen.

Hoe de rubberen knedermachine omgaat met hoogvulbare kabelformuleringen

De grootste technische uitdaging bij de verwerking van kabelverbindingen is het opnemen van grote hoeveelheden vaste vulstof – roet voor halfgeleidende lagen, ATH/MDH voor vlamvertraging, klei voor EPR-isolatie – zonder slecht verspreide agglomeraten te creëren of de polymeermatrix aan te tasten. De rubberen kneder pakt dit aan via drie opeenvolgende mechanismen:

1. Distributief mengen: De tegengesteld draaiende rotoren verdelen en combineren het batchmateriaal herhaaldelijk, waardoor vulstofdeeltjes door het polymeervolume worden verspreid. Dit gebeurt voornamelijk in de eerste 2 tot 4 minuten van de mengcyclus, wanneer het vulmiddel nog steeds is geagglomereerd.
2. Dispersief mengen: Naarmate de rotorsnelheid toeneemt of de plunjerdruk materiaal in de rotorspleet laat vallen, breken schuifspanningen die de cohesiesterkte van vulstofagglomeraten overschrijden, deze uit elkaar. Dit is de kritische fase voor het bereiken van diëlektrische dispersie in isolatieverbindingen.
3. Bevochtiging en oppervlaktechemie: Voortdurend mengen drijft polymeerketens op pas blootgestelde vuloppervlakken, waardoor de dispersie wordt gestabiliseerd en heragglomeratie tijdens de daaropvolgende verwerking wordt voorkomen. Koppelingsmiddelen die tijdens het mengen worden toegevoegd, verbinden het vulmiddel chemisch met het polymeer, waardoor de mechanische en elektrische prestaties van de verbinding permanent worden verbeterd.

Voor een typische LSZH-verbinding die 200 phr MDH in een EBA-matrix bevat, moet de rubberkneder een specifieke mengenergie van 0,10 tot 0,18 kWh/kg leveren om de beoogde dispersie te bereiken. Moderne knederbesturingssystemen volgen de energie-input in realtime en gebruiken deze als het primaire eindpuntcriterium – veel betrouwbaarder dan alleen tijd.

Temperatuurregeling bij rubberknederwerkzaamheden voor kabelverbindingen

Temperatuur is de parameter die het vaakst het falen van kabelverbindingen veroorzaakt. Te laag en vulstoffen verspreiden zich niet; te hoog, en verschroeiing, polymeerdegradatie of uitdroging van het vulmiddel vernietigt de batch. Het temperatuurbeheersysteem van de rubberkneder moet zowel de hitte verwerken die wordt gegenereerd door mechanisch werk als de hitte die moet worden afgevoerd om gevoelige ingrediënten te beschermen.

Moderne rubberkneedmachines bereiken deze nauwe temperatuurvensters door middel van temperatuurregeling in meerdere zones: de wanden van de mengkamer, de rotorassen en de ram worden onafhankelijk van elkaar op temperatuur gehouden met behulp van circulerend water of olie. Infrarood- of contactthermokoppels die op meerdere punten in de kamer zijn geplaatst, geven de PLC realtime gegevens om het koeldebiet of de rotorsnelheid automatisch aan te passen.

Selectie van rotorgeometrie voor het mengen van kabelverbindingen

De rotor is het hart van elke rubberknedermachine, en de keuze van de rotorgeometrie heeft een grote invloed op de kwaliteit van de verbindingen bij kabeltoepassingen. Er worden drie primaire rotorfamilies gebruikt:

Tangentiële rotoren (niet in elkaar grijpend)

Tangentiële rotoren draaien in tegengestelde richtingen zonder dat de rotorvleugels door elkaars geveegde volumes gaan. Deze configuratie biedt een groter vrij volume (vulfactoren tot 0,80) en kan zeer stijve verbindingen met een hoog vulmiddel aan zonder buitensporige koppelpieken. Voor LSZH-compounds met 200 phr minerale vulstof wordt doorgaans de voorkeur gegeven aan tangentiële rotoren. De klassieke tangentiële ontwerpen met 2 en 4 vleugels blijven standaard in kabelinstallaties over de hele wereld, waarbij de geometrieën met 4 vleugels een snellere opname van poedervormige vulstoffen mogelijk maken.

In elkaar grijpende rotoren

In elkaar grijpende rotoren passeren elkaars zone, waardoor een veel nauwere rotorspleet ontstaat en hogere schuifspanningen ontstaan. Dit maakt ze uitstekend geschikt voor dispersieve mengtaken, zoals het afbreken van carbon black-agglomeraten in halfgeleidende kabelverbindingen, waarbij het bereiken van een glad, holtevrij oppervlak op de geëxtrudeerde laag essentieel is voor de prestaties van hoogspanningskabels. In elkaar grijpende rotors hebben ook de neiging koeler te werken omdat ze efficiënter materiaal tussen de rotors uitwisselen, waardoor de warmteoverdracht wordt verbeterd. Ze zijn echter minder geschikt voor LSZH-formuleringen met ultrahoog vulmiddel vanwege koppelbeperkingen.

PES (polyethyleen siliconen) en gespecialiseerde rotorprofielen

Voor de verwerking van siliconenkabelverbindingen voorkomen gespecialiseerde rotorprofielen met lage afschuiving en grotere spelingen destructieve mechanische afbraak van de siliconengom. Sommige fabrikanten bieden modulaire rotorsystemen aan waardoor een enkele rubberkneder opnieuw kan worden geconfigureerd tussen rotortypen als de productmix verandert – een aanzienlijk operationeel voordeel in kabelfabrieken die meerdere samenstellingsfamilies op dezelfde apparatuur produceren.

Mengcyclusontwerp en procesparameters voor kabelverbindingen

De mengcyclus voor een kabelcompound in een rubberkneder is geen eenvoudige "alles toevoegen en mengen"-handeling. De volgorde en timing van de toevoeging van ingrediënten zijn rechtstreeks bepalend voor de dispersiekwaliteit en de schroeiveiligheid. Een goed ontworpen cyclus voor een EPR-isolatieverbinding op middenspanning volgt doorgaans deze structuur:

1. Fase 1 – Het kauwen van polymeren (0–2 min): EPR- of EPDM-balen worden geladen en de ram wordt neergelaten. Rotors draaien op 30-40 rpm om het polymeer zachter te maken en af ​​te breken, waardoor de initiële viscositeit wordt verlaagd en de matrix wordt voorbereid om vulstoffen te accepteren. De batchtemperatuur bereikt doorgaans 80–100 °C.
2. Fase 2 – Inwerking van het vulmiddel (2–7 min): Gecalcineerde klei, silica en roet (voor halfgeleidende kwaliteiten) worden stapsgewijs of allemaal tegelijk toegevoegd, afhankelijk van het vulstofvolume. De ramdruk wordt verhoogd tot 3–5 bar om het vulmiddel in het verzachte polymeer te dwingen. Tijdens deze fase kan het rotortoerental toenemen tot 50-60 tpm. De temperatuur stijgt door wrijving tot 120–140 °C.
3. Fase 3 – Toevoeging van olie en weekmaker (7–9 min): Paraffine- of naftenische oliën en weekmakers worden via vloeibare doseersystemen geïnjecteerd. Dit verlaagt de viscositeit van de verbinding en verdeelt additieven door de vulstof-polymeermatrix.
4. Fase 4 – Koelcyclus (9–11 min): De rotorsnelheid wordt verlaagd, de koelwaterstroom wordt gemaximaliseerd en de batchtemperatuur wordt onder de 110°C gebracht voordat curatieve middelen worden toegevoegd.
5. Fase 5 – Curatieve toevoeging en uiteindelijke homogenisatie (11–14 min): Zwavel- of peroxide-uithardingssystemen, versnellers en antioxidanten worden toegevoegd en ingemengd. Het eindpunt wordt bepaald door de specifieke energie-input die de doelwaarde bereikt, doorgaans 0,12–0,16 kWh/kg voor dit verbindingstype. De batch wordt vervolgens naar de afvoermolen of transportband eronder gedumpt.

Deze gefaseerde aanpak voorkomt verschroeiing, zorgt voor een gelijkmatige verdeling van elk ingrediënt en produceert een samenstelling met een Mooney-viscositeit (ML 1 4 bij 100°C) die consistent binnen de ±3 Mooney-specificatie-eenheden ligt – een niveau van batch-tot-batch consistentie dat door mengen in een open molen niet kan worden bereikt.

Kwaliteitscontroleparameters gemeten na verwerking van de rubberkneder

Elke batch die de rubberkneder verlaat, moet worden gevalideerd voordat deze naar extrusie gaat. De kwaliteitscontrole van kabelverbindingen omvat zowel reologische als elektrische tests.

• Mooney-viscositeit (ASTM D1646): Meet samengesteld stromingsgedrag. Viscositeit die buiten de specificaties valt, veroorzaakt dimensie-instabiliteit bij de extrusie. Typisch specificatievenster: ±5 Mooney-eenheden rond de doelwaarde.
• Verbrandingstijd (Ts2, ASTM D2084): Bevestigt dat er geen voortijdige vulkanisatie heeft plaatsgevonden tijdens het mengen van de kneder. Voor EPR-verbindingen moet Ts2 doorgaans langer duren dan 8 minuten bij 135°C om een ​​veilige extrusieverwerking mogelijk te maken.
• Volumeweerstand (IEC 60093): Voor isolatiematerialen moet de volumeweerstand groter zijn dan 10¹³ Ω·cm bij kamertemperatuur. Voor halfgeleidende verbindingen moet dit binnen het bereik van 1–500 Ω·cm liggen. De dispersiekwaliteit van de kneder is de dominante variabele die deze waarde controleert.
• Koolzwartdispersie (ASTM D2663): Optische microscopie of scanning-elektronenmicroscopie van gemicrotomeerde monsters beoordeelt de dispersie op een schaal van 1–5. Graad 4 of beter (minder dan 5% niet-gedispergeerde agglomeraten groter dan 10 μm) is doorgaans vereist voor middenspanningskabelisolatie.
• Dichtheid en vulmiddelinhoud: Bevestigt dat het vulmiddel volledig is opgenomen tijdens het kneden met de kneder. Een aanzienlijke afwijking van de dichtheid van de specificatie duidt op een onvolledige menging of een fout bij het laden van de ingrediënten.
• Treksterkte en rek bij breuk (IEC 60811-1): Gemeten op uitgeharde testplaten. Ondermaatse trekwaarden duiden op een slechte interactie tussen polymeer en vulmiddel als gevolg van een inadequate dispersie van de kneedmachine.

Machinecapaciteit en schaalselectie van rubberkneders voor kabelinstallaties

Rubberkneedmachines voor de verwerking van kabelverbindingen zijn verkrijgbaar in een breed scala aan capaciteiten, van laboratoriumunits van 0,5 liter tot productiemachines van 650 liter of meer. Het selecteren van de juiste machinegrootte vereist een evenwicht tussen de batchgrootte, de cyclustijd, het stroomafwaartse verbruik van de extrusielijn en de strategie voor voorraadbeheer.

Een kabelfabriek met twee extruders van 90 mm voor EPR-middenspanningskabel met een gecombineerd vermogen van 600 kg/uur heeft ongeveer 10 batches per uur nodig van een kneder van 75 liter die batches van 60 kg per cyclus van 6 minuten produceert, of 3 batches per uur van een kneder van 200 liter die batches van 130 kg per cyclus van 10 minuten produceert. De grotere kneder wint meestal op het gebied van energie-efficiëntie per kilogram gemengd, maar de kleinere eenheid biedt een snellere receptwisseling voor planten met een grote productvariatie.

Automatisering en procescontrole in moderne rubberknedersystemen

De rubberknedermachine van nu staat ver af van de handmatig bediende batchmixers van twintig jaar geleden. Volledig geautomatiseerde kneedlijnen voor de productie van kabelverbindingen integreren verschillende besturingslagen en gegevensbeheer die de consistentie van de verbindingen direct verbeteren en verspilling verminderen.

Gravimetrische doseersystemen voor ingrediënten

Geautomatiseerde weeghoppers en vloeistofdoseerpompen voeden de rubberkneder met elk ingrediënt tot binnen ±0,1% van het doelgewicht. Dit elimineert de grootste bron van batch-tot-batch variatie bij handmatige mengbewerkingen. Voor kabelverbindingen waarbij de carbon black-belasting op ±0,5 phr moet worden gehouden om een ​​consistente volumeweerstand in de halfgeleidende laag te behouden, is deze precisie niet optioneel, maar essentieel.

Energiegebaseerde eindpuntcontrole voor mengen

In plaats van elke batch gedurende een vaste tijd te laten draaien, berekenen moderne knederbesturingssystemen de cumulatieve specifieke energie (kWh/kg) in realtime en dumpen de batch wanneer de beoogde energie is bereikt, ongeacht of dat op een bepaalde dag 10 minuten of 14 minuten duurt. Deze aanpak compenseert automatisch voor de omgevingstemperatuur, variaties in de viscositeit van grondstoffen en rotorslijtage, waardoor een consistentere spreiding ontstaat dan alleen op tijd gebaseerde regeling. Studies in industriële omgevingen hebben aangetoond dat controle van het energie-eindpunt de spreiding van de Mooney-viscositeit met 30-50% vermindert in vergelijking met mengcycli met een vaste tijd.

Receptbeheer en traceerbaarheid

Geïntegreerde SCADA- of MES-systemen slaan honderden samenstellingsrecepten op en loggen alle procesparameters (temperatuurprofielen, rotorsnelheid, energie-input, dumptemperatuur, batchgewicht) voor elke geproduceerde batch. Deze batchtraceerbaarheid is verplicht voor kabelfabrikanten die stroomkabels voor nutsvoorzieningen leveren, waarbij testlaboratoria volledige procesdocumentatie nodig hebben naast voltooide kabeltestrapporten.

Integratie van stof- en rookafzuiging

Koolzwart, MDH, ATH en silicastof brengen ernstige risico's voor de gezondheid op het werk en explosies met zich mee. Rubberknederinstallaties voor de verwerking van kabelverbindingen integreren vacuümafzuiging op ramtopniveau, stofopvang op trechterniveau en kamerventilatiesystemen om de luchtkwaliteit op de werkplek binnen de toegestane blootstellingslimieten te houden. Dit is een gebied waar het gesloten karakter van de kneder al een voordeel biedt ten opzichte van het mengen in een open molen vanuit het oogpunt van stofbeheersing.

Veelvoorkomende verwerkingsproblemen bij het mengen van kabelcompound-kneders en hoe u deze kunt oplossen

Zelfs met goed onderhouden apparatuur en geautomatiseerde besturingen stuit de verwerking van kabelverbindingen met rubberkneders op terugkerende problemen. Door de hoofdoorzaken te begrijpen, kunnen procesingenieurs deze systematisch aanpakken.

Schroeien tijdens het mixen

Voortijdige vulkanisatie in de kneder is het kostbaarste mengdefect: een hele partij compound moet worden weggegooid en de kamer moet worden schoongemaakt, waardoor zowel materiaal als productietijd verloren gaan. Schroeiing is meestal het gevolg van een vertraagde toevoeging van het curatieve middel (toegevoegde curatieve middelen terwijl de compound te heet is), falen van het koelsysteem of een te hoge rotorsnelheid tijdens de fase van het curatieve inwerken. Preventie: strikte temperatuurcontrole afdwingen (dumptemperatuur van masterbatch lager dan 100°C vóór curatieve toevoeging), koelwatertemperatuur en stroomsnelheid controleren bij aanvang van de ploegendienst, en elk kwartaal de kalibratie van de temperatuursensor van de rubberen kneder controleren.

Slechte roetdispersie in halfgeleidende verbindingen

Halfgeleidende kabellagen moeten glad, goed verspreid roet hebben om concentratie van elektrische spanning op het grensvlak van de geleider of het isolatiescherm te voorkomen, wat voortijdige kabelstoringen onder hoge spanning veroorzaakt. Een slechte dispersie in de kneder is het gevolg van onvoldoende energie-input, een onjuiste vulfactor of het gebruik van een carbon black-kwaliteit met een te hoge structuur (hoge DBP-absorptie). Oplossingen zijn onder meer het verhogen van de specifieke energie-input, het verifiëren van de vulfactor tussen 0,65 en 0,75, en het evalueren van een carbon black-kwaliteit met een lagere structuur als de dispersie onvoldoende blijft.

Inconsistente batchviscositeit

Batch-tot-batch Mooney-viscositeitsvariatie boven ±5 eenheden veroorzaakt extrusie-instabiliteit: dimensionale variatie in de kabelisolatie, defecten aan het oppervlak van haaienhuid of matrijsdrukschommelingen. Oorzaken zijn onder meer variatie in de viscositeit van grondstoffen (de Mooney-aantallen van natuurlijk rubber en EPDM variëren per baalpartij), onvolledige olieabsorptie of rotorslijtage waardoor de effectieve speling in de loop van de tijd toeneemt. Dit probleem kan worden aangepakt door de inspectielimieten voor binnenkomende grondstoffen aan te scherpen, de kalibratie van de oliedoseerpomp te verifiëren en elke 3.000 bedrijfsuren een slijtagemeting van de rotor van de rubberen kneder te plannen.

Vulstofagglomeraten overleven het mengen in LSZH-verbindingen

Met minerale vulstof van 200 phr kunnen ATH- of MDH-deeltjes samenhangende agglomeraten vormen die dispersie tegengaan, vooral als de vulstof vocht heeft geabsorbeerd. Het voordrogen van ATH of MDH bij 80°C gedurende 4-8 uur vóór het laden van de kneder vermindert de agglomeraatvorming en kan de volumeweerstand van de voltooide LSZH-verbinding met één orde van grootte verbeteren. Als alternatief verhoogt het verhogen van de ramdruk tijdens het inwerken van het vulmiddel – van 3 bar naar 5–6 bar – de drukschuifspanning op agglomeraten en versnelt de dispersie.

Energie-efficiëntie en milieuoverwegingen bij het gebruik van rubberkneders

Rubberkneedmachines zijn energie-intensieve apparaten. Een kneder van 250 liter met een hoofdaandrijfmotor van 500 kW kan 0,12–0,20 kWh elektrische energie per kilogram geproduceerde verbinding verbruiken, afhankelijk van de viscositeit van de verbinding en de cyclustijd. Voor een kabelverbindingsfaciliteit die 5.000 ton per jaar produceert, vertaalt dit zich in 600.000 tot 1.000.000 kWh per jaar – aanzienlijke elektriciteitskosten en een CO2-voetafdruk.

Verschillende strategieën verminderen het energieverbruik van de kneder zonder de kwaliteit van het mengsel in gevaar te brengen:

• Aandrijfmotoren met variabele snelheid (VSD): Vervang hoofdaandrijvingen met een vast toerental door VSD-systemen, waardoor de rotorsnelheid de procescurve nauwkeurig kan volgen. VSD-retrofits verminderen doorgaans het elektriciteitsverbruik van de kneder met 15-25%.
• Geoptimaliseerde vulfactor: Bij een vulfactor onder de 0,60 wordt energie verspild omdat materiaal rond de rotoren glijdt zonder productieve afschuiving te genereren. Door het batchgewicht te optimaliseren tot een bereik van 0,70–0,75, wordt de energie per gemengde kilogram met 10–15% verminderd.
• Warmteterugwinning uit koelwater: Koelwater dat de knederkamer verlaat met een temperatuur van 40–60°C, bevat aanzienlijke thermische energie die via warmtewisselaars kan worden teruggewonnen om opslagruimten voor ingrediënten voor te verwarmen of om in de wintermaanden ruimteverwarming te bieden.
• Het elimineren van onnodige masterbatch-hermaling: Sommige kabelverbindingsprocessen omvatten een afzonderlijke stap voor het opnieuw malen in een open molen na de kneder. Door mengcycli te ontwerpen om deze stap te elimineren (door alleen al in de kneder de gewenste spreiding te bereiken) worden zowel het energieverbruik als de arbeidskosten verminderd.

Vanuit emissieoogpunt geven kabelverbindingen die halogeenvlamvertragers bevatten dampen af ​​tijdens het mengen bij hoge temperaturen. Bij de verwerking van LSZH-verbindingen is dit probleem niet aanwezig, en de groei van LSZH-kabels in infrastructuurprojecten over de hele wereld vermindert geleidelijk de volumes van gehalogeneerde verbindingen die wereldwijd via rubberknederapparatuur worden verwerkt.

Onderhoudsvereisten voor rubberknedermachines in kabelverbindingsdiensten

De verwerking van kabelverbindingen stelt bijzonder veel eisen aan de mechanische componenten van de rubberkneder vanwege de schurende aard van minerale vulstoffen, de vereiste hoge vuldruk en de continue bedrijfsschema's die kenmerkend zijn voor de productie van kabels. Een gestructureerd onderhoudsprogramma is essentieel om ongeplande stilstand te voorkomen.

• Meting van de rotorpuntspeling: Meet elke 1.000–1.500 bedrijfsuren, of telkens wanneer de dispersiekwaliteit begint af te nemen, de speling tussen de rotorpunten en de kamerwand. De typische nieuwe speling is 1–3 mm; Een speling van meer dan 6–8 mm duidt op rotorslijtage die herbouw of vervanging vereist. Versleten rotoren verminderen de afschuifintensiteit en verslechteren de dispersiekwaliteit voorspelbaar.
• Inspectie van ramafdichtingen: Ramafdichtingen voorkomen dat het mengsel onder ramdruk uit de mengkamer ontsnapt. Het falen van de afdichting veroorzaakt vervuiling van het hydraulische systeem en mogelijke veiligheidsrisico's. Inspecteer de afdichtingen elke 500 uur; vervang volgens een tijdgebaseerd schema elke 2.000–3.000 uur, ongeacht de zichtbare toestand.
• Reiniging koelcircuit: Minerale aanslag en biologische vervuiling in koelwatercircuits verminderen de efficiëntie van de warmteoverdracht, waardoor de batchtemperaturen omhoog gaan. Spoel en ontkalk koelcircuits elke 6 maanden en behandel koelwater continu met biocide en kalkremmer.
• Afdichting en vergrendelingsmechanisme van de afvoerdeur: De valdeur aan de onderkant van de mengkamer moet tijdens het mengen volledig afsluiten om de ramdruk te behouden en lekkage van het mengsel te voorkomen. Inspecteer de borgpennen en afdichtingen elke 200 uur bij LSZH-service met hoog vulvermogen.
• Analyse versnellingsbakolie: Stuur elke 1.000 uur smeeroliemonsters van de versnellingsbak voor laboratoriumanalyse. Verhoogde aantallen ijzer- of koperdeeltjes wijzen op slijtage van lagers of tandwielen en maken interventie mogelijk voordat catastrofale defecten aan de versnellingsbak optreden, waardoor een grote kneder vier tot acht weken buiten gebruik kan zijn terwijl de onderdelen worden aangeschaft.

Kabelcompoundfabrieken budgetteren doorgaans jaarlijks 3 à 5% van de aankoopprijs van de rubberkneders voor gepland onderhoud , waarbij het grootste deel van deze kosten kan worden toegeschreven aan rotorrenovatie (harde slijtoppervlakken met wolfraamcarbide of soortgelijke coatings) en vervanging van afdichtingen.

Vergelijking van de rubberen kneder met alternatieve mengtechnologieën voor kabelverbindingen

Fabrikanten van kabelverbindingen evalueren af en toe alternatieven voor de rubberknedermachine. Inzicht in waar alternatieven slagen en waar ze tekortschieten, maakt duidelijk waarom de kneder dominant blijft in deze toepassing.

De praktische conclusie uit deze vergelijking: bij de productie van kabelverbindingen wordt de rubberkneder voor 80-90% van de productiescenario's gecombineerd met stroomafwaartse open walsplaten. De kneder zorgt voor een superieure verspreiding; de open molen levert de plaatvorm die nodig is voor extrudertoevoersystemen. Dit zijn complementaire technologieën, geen concurrerende technologieën.

Trends die het gebruik van rubberen kneders bij de verwerking van kabelverbindingen vormgeven

Verschillende trends op sectorniveau beïnvloeden de manier waarop kabelfabrikanten rubberknederapparatuur vandaag en in de nabije toekomst specificeren, bedienen en optimaliseren.

Groei van de vraag naar LSZH-kabels

Bouw- en constructieregelgeving in Europa, het Midden-Oosten en Azië-Pacific verplichten geleidelijk LSZH-kabels in de openbare infrastructuur. De mondiale LSZH-kabelmarkt groeit in sommige regio's met 7 à 10% per jaar. Voor fabrikanten van rubberkneders betekent dit een groeiende vraag naar machines met een hoog koppel die minerale vulstoffen van 200 phr kunnen verwerken - een technisch veeleisende toepassing die de voorkeur geeft aan hoogwaardige, speciaal ontworpen apparatuur boven goedkope alternatieven.

Kabelverbindingen voor elektrische voertuigen

EV-laadkabels en hoogspanningskabels voor voertuigen vereisen verbindingen die een hoge flexibiliteit (voor herhaaldelijk buigen), hittebestendigheid (125 °C of hoger) en chemische bestendigheid tegen autovloeistoffen combineren. Siliconenrubber en verknoopte polyolefineverbindingen verwerkt op rubberkneders bedienen deze markt. Nu de EV-productie wereldwijd toeneemt, groeit de vraag naar samengestelde kabels naar deze gespecialiseerde kabels snel, waardoor extra kneedcapaciteit in gebruik wordt genomen.

Digitale procesoptimalisatie en AI-ondersteund mixen

Sommige toekomstgerichte kabelverbindingsfaciliteiten implementeren machine learning-modellen die de Mooney-viscositeit van batches in realtime voorspellen op basis van knederkoppel- en temperatuurgegevens, waardoor het besturingssysteem de rotorsnelheid kan aanpassen of de mengcyclus kan verlengen vóór het dumpen, in plaats van tijdens post-batch-tests een viscositeit te ontdekken die buiten de specificatie valt. Early adopters van deze systemen rapporteren een first-pass rendementsverbetering van 2 à 4 procentpunten en een verlaging van het samengestelde schrootpercentage van 30 à 40%.

Duurzaamheidsdruk op de samenstellingsformulering

De toenemende druk om verboden stoffen te elimineren – bepaalde weekmakers, op lood gebaseerde stabilisatoren in PVC, gehalogeneerde vlamvertragers – stimuleert de herformulering van kabelverbindingen. Nieuwe formuleringen gedragen zich vaak anders in de rubberkneder dan de verbindingen die ze vervangen: hogere smeltviscositeit, verschillende interacties tussen vulmiddel en polymeer, langere mengcycli. Ontwikkelaars van kabelverbindingen moeten de mengcycli van de kneders opnieuw valideren wanneer de formuleringen veranderen, wat de werklast van de procestechniek vergroot, maar ook mogelijkheden creëert om het energieverbruik en de batchcyclustijd tegelijkertijd te optimaliseren.
