Hoe ik onze kapotte kneedmachine repareerde (en wat ik heb geleerd)

Het korte antwoord: een gebroken Kneder Is te repareren - als je weet waar je moet zoeken

Toen onze kneedmachine halverwege de batch kapot ging, was de eerste reactie paniek. We hadden materiaal in de kamer, een productiedeadline en hadden absoluut geen idee of we te maken hadden met een reparatie van 20 minuten of een wachttijd van twee weken op onderdelen. Het bleek geen van beide te zijn. De meeste defecten aan de kneder vallen in drie categorieën: mechanische slijtage, elektrische storingen en problemen die verband houden met de operator – en het merendeel kan ter plaatse worden opgelost zonder dat de hele unit teruggestuurd hoeft te worden naar de fabrikant.

In dit artikel wordt precies beschreven wat er met onze machine is gebeurd, hoe we de diagnose hebben gesteld, wat de reparatie inhield en wat we daarna hebben veranderd om te voorkomen dat het opnieuw gebeurt. Als uw kneder momenteel niet werkt, begin dan met het diagnostische gedeelte. Als u dit leest voordat er problemen optreden, is de onderhoudstabel aan het einde de moeite waard.

Wat er gebeurde: hoe onze kneedmachine kapot ging

Het begon met lawaai. Ongeveer veertig minuten na een standaard mengcyclus begon de kneder een ritmisch knarsend geluid te produceren - geen catastrofale knal, maar een lage, aanhoudende metaal-op-metaal toon die er de dag ervoor niet was. We stopten de batch, ruimden het materiaal zo goed mogelijk op en schakelden de stroom uit.

Bij visuele inspectie leek er niets duidelijk mis te zijn. De rotorbladen waren intact. De kamerwanden vertoonden geen zichtbare scheuren. De aandrijfriem stond onder normale spanning. Maar toen we probeerden opnieuw te starten, draaide de motor, maar de rotoren draaiden niet. De versnellingsbak was vastgelopen.

Dit is eigenlijk een van de meest voorkomende faalwijzen bij interne kneders die worden gebruikt voor het compounderen van rubber en polymeer. De versnellingsbak in een kneder zit tussen de motor en de rotorassen, waardoor de snelheid wordt verlaagd en het koppel wordt vergroot. Wanneer de smering mislukt – ofwel omdat het oliepeil is gedaald, de olie is verslechterd of omdat een afdichting verontreinigingen heeft binnengelaten – beginnen de tandwielen van metaal op metaal te lopen. Als je het vroeg opvangt, krijg je een knarsend geluid. Als je dat mist, krijg je een in beslag genomen eenheid.

In ons geval zorgde een versleten asafdichting ervoor dat fijn rubberstof gedurende enkele maanden in de versnellingsbak kon migreren. De olie was vervuild geraakt en verloor zijn viscositeit. We hadden het niet opgemerkt omdat bij onze onderhoudscontroles niet naar de staat van de olie werd gekeken, maar alleen naar het oliepeil. Dat onderscheid is belangrijk, en het is iets dat we onmiddellijk na de reparatie hebben gewijzigd.

Diagnose van een knederstoring: waar te beginnen

Als uw kneedmachine niet meer werkt of zich abnormaal gedraagt, weersta dan de verleiding om hem herhaaldelijk opnieuw op te starten. Zo worden kleine problemen grote. Werk in plaats daarvan een gestructureerde diagnose af voordat u iets anders aanraakt.

Stap 1 — Karakteriseer het symptoom

De aard van de storing zegt veel over de oorzaak. Gebruik het volgende als startkader:

• Motor draait, rotoren bewegen niet: Waarschijnlijk een defect aan de versnellingsbak, koppeling of sleutel/spiebaan
• Motor start niet: Controleer de elektrische voeding, het overbelastingsrelais, de thermische beveiliging of de VFD-foutcodes
• Rotors draaien maar het mengen is slecht: Versleten rotorbladen, onjuiste speling of probleem met de temperatuurregeling
• Ongebruikelijk geluid tijdens bedrijf: Lagerslijtage, vreemd voorwerp in de kamer of smering
• Oververhitting: Geblokkeerde koelkanalen, defecte temperatuursensor of overmatige wrijving in de aandrijflijn
• Materiaal lekt uit afdichtingen: Versleten tipafdichtingen of rotoreindafdichtingen, die doorgaans een geplande vervanging vereisen

Stap 2 — Controleer eerst de elektrische kant

Elektrische storingen zijn vaak gemakkelijker en goedkoper te repareren dan mechanische storingen, dus sluit ze eerst uit. Controleer de binnenkomende spanning op alle drie de fasen; een kneder die op twee fasen draait, zal de motor oververhitten en onder belasting afslaan. Inspecteer de instelling van het overbelastingsrelais en vergelijk deze met de stroom op het typeplaatje van de motor. Zoek naar foutcodes op de frequentieomvormer als de machine er een gebruikt. In veel gevallen is wat lijkt op een mechanisch defect in feite een geactiveerd beveiligingsapparaat dat met een druk op de knop wordt gereset.

Stap 3 — Inspecteer de aandrijflijn

Terwijl de stroom is uitgeschakeld en vergrendeld, probeert u handmatig de rotorassen te draaien. Bij de meeste kneders kunt u een draaistang of mof op het uiteinde van de rotoras gebruiken. Als de assen niet willen bewegen, zit het probleem in de versnellingsbak of zitten de rotoren zelf vast - mogelijk als gevolg van verhard materiaal in de kamer. Als de assen vrij kunnen draaien maar de motor ze niet aandrijft, zit het probleem in de koppeling tussen motor en versnellingsbak.

Stap 4 — Controleer de smering

Neem een monster versnellingsbakolie. Het moet relatief helder of amberkleurig zijn, afhankelijk van het type smeermiddel. Als de olie zwart of melkachtig is of zichtbare deeltjes bevat, is er sprake van vervuiling - niet alleen op laag niveau. Melkachtige olie betekent dat er water binnendringt. Zwarte olie met metaaldeeltjes betekent slijtage van de tandwielen. Donkere, stroperige olie met rubberdeeltjes betekent een defecte afdichting, en dat is wat we hebben gevonden.

De reparatie: wat we feitelijk hebben gedaan om de kneder te repareren

Nadat we hadden bevestigd dat de versnellingsbak het probleem was, werd het reparatieproces in vijf fasen opgesplitst. De hele klus duurde ongeveer drie dagen, inclusief de aanschaf van onderdelen, wat aan de snellere kant is voor versnellingsbakwerk, vooral omdat we een redelijke relatie hadden met een lokale industriële leverancier die de asafdichting op voorraad had.

Fase 1 – Ontruim de kamer

Voordat er mechanische werkzaamheden mochten plaatsvinden, moest de mengkamer worden leeggemaakt. We hadden geluk: het materiaal was nog niet volledig uitgehard en kon nog steeds handmatig worden verwijderd door hitte op de kamerwanden toe te passen. In gevallen waarin het materiaal volledig is uitgehard, kan het verwijderen langer duren dan de daadwerkelijke reparatie. Dit is een van de redenen waarom snel handelen als u symptomen voor het eerst opmerkt, loont.

Fase 2: Tap de versnellingsbak af en spoel deze door

We hebben de vervuilde olie volledig afgetapt en vervolgens de versnellingsbak gespoeld met een lichte spoelvloeistof om achtergebleven slib en deeltjes te verwijderen. Deze stap wordt vaak overgeslagen als mensen haast hebben om weer aan de slag te gaan, en als u deze stap overslaat, betekent dit dat u verse olie in een vervuilde omgeving plaatst. Het slib zal de nieuwe olie binnen enkele weken afbreken.

Fase 3 — Vervang de defecte asafdichting

De versleten rotorasafdichting was de oorzaak. Deze afdichtingen zitten tussen de kneedkamer en het versnellingsbakhuis en voorkomen dat procesmateriaal in het smeersysteem terechtkomt. Op onze machine is de afdichting een lipvormige radiale afdichting met een PTFE-loopvlak. Het origineel was in dienst geweest ongeveer 4.200 uur — de fabrikant adviseert een inspectie na 3.000 uur en vervanging na 5.000 uur, of bij enig teken van slijtage, afhankelijk van wat zich het eerst voordoet. Op papier zaten we binnen het interval, maar de bedrijfsomstandigheden (schurende samenstelling, hoge temperatuur) hadden de slijtage versneld.

Het vervangen van afdichtingen op een interne kneder is niet triviaal. Om toegang te krijgen tot het afdichtingshuis moet de rotoras gedeeltelijk worden teruggetrokken. Dit betekent dat de koppeling moet worden losgekoppeld en de as goed moet worden ondersteund. We gebruikten de eigen onderhoudshijspunten van de machine en een assteun die we van een naburige fabriek hadden geleend. Als u dit probeert zonder de juiste asondersteuning, riskeert u beschadiging van het lagerhuis.

Fase 4 — Inspecteren en opnieuw monteren

Toen de as er gedeeltelijk uit was, maakten we van de gelegenheid gebruik om het rotorlager te inspecteren. Het vertoonde vroege tekenen van pitting op het binnenras – nog niet kritisch, maar wel opgemerkt. We hebben het vastgelegd in het onderhoudslogboek en hebben het gemarkeerd voor vervanging bij de volgende geplande uitschakeling. De tandwielen zelf vertoonden, ondanks de olievervuiling, geen andere slijtage dan normale slijtagepatronen. Dit kwam deels doordat we het probleem hadden opgemerkt voordat de machine lang genoeg had gedraaid om schade aan de tandwielen te veroorzaken.

Fase 5 — Bijvullen, inlopen en verifiëren

We hebben de versnellingsbak bijgevuld met de door de fabrikant opgegeven versnellingsbakolie (in ons geval ISO VG 220) tot het juiste niveau. Vervolgens lieten we de kneder 30 minuten onbelast draaien, terwijl we de temperatuur van de versnellingsbak in de gaten hielden en luisterden naar abnormale geluiden. Temperatuur gestabiliseerd op 52°C, wat binnen het normale bedrijfsbereik ligt. Vervolgens hebben we een testbatch uitgevoerd met 60% van het normale vulgewicht voordat we terugkeerden naar de volledige productie.

Veelvoorkomende faalpunten van de kneder en de oorzaken ervan

Ons probleem met de vervuiling van de versnellingsbak is niet uniek. Na gesprekken met onderhoudsmonteurs bij verschillende andere compounding-operaties kwam er een duidelijk patroon van veel voorkomende faalwijzen naar voren. De onderstaande tabel geeft een overzicht van de meest gemelde problemen met interne kneders, hun typische oorzaken en wat de reparatie doorgaans inhoudt.

Wat opvalt in deze tabel is dat elke genoemde faalwijze is geheel of gedeeltelijk te voorkomen . Geen van hen zijn willekeurige daden van mechanisch lot. Ze hebben allemaal voorlopers – signalen die verschijnen voordat de machine stopt – en de meeste kunnen worden opgevangen door een onderhoudsprogramma dat verder gaat dan eenvoudige visuele inspectie.

De interne kneder begrijpen: waarom deze kapot gaat zoals hij doet

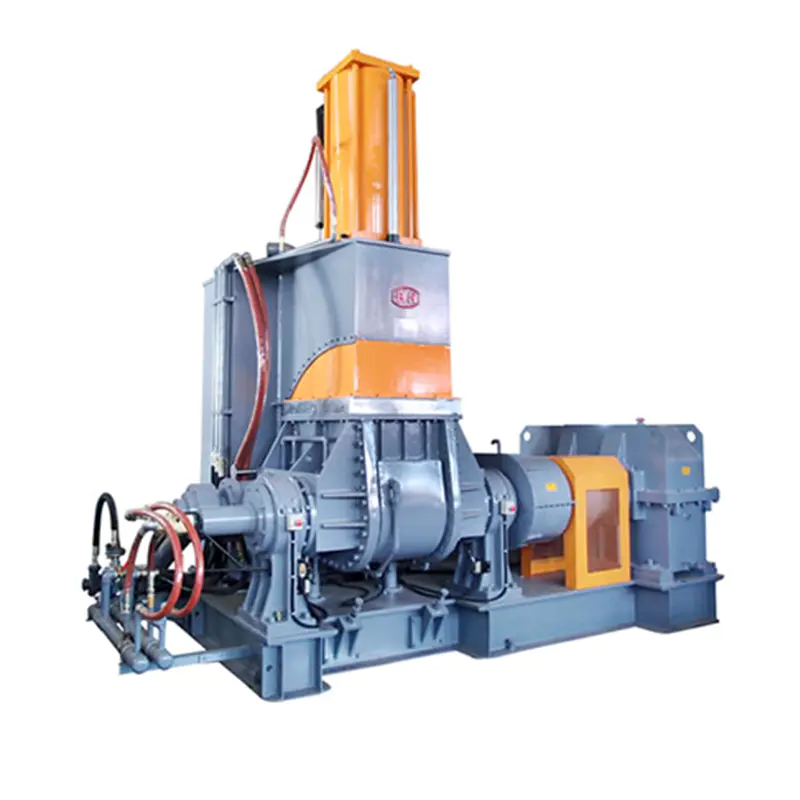

Om een kneder goed te onderhouden, helpt het om te begrijpen wat de machine eigenlijk doet en waarom dat bepaalde onderdelen onder druk zet. Een interne kneder – ook wel een Banbury-type mixer of gewoon een kneedmachine genoemd – werkt door twee in elkaar grijpende rotoren in een afgesloten mengkamer te roteren. Materiaal wordt door een bovenste ram geladen, samengedrukt, tussen de rotorbladen en kamerwanden gescheurd en geleidelijk gehomogeniseerd.

De betrokken krachten zijn aanzienlijk. Er zou een productiekneder kunnen werken die met roet gevuld rubbermengsel mengt koppels van meer dan 50.000 Nm op de rotorassen. Die belasting gaat rechtstreeks door de versnellingsbak. De versnellingsbak op een kneder is geen lichte eenheid – het is een zwaar industrieel tandwiel of tandwiel met grote, geharde tandwielen – maar er zijn nog steeds grenzen, en die grenzen worden bepaald door de kwaliteit van het smeermiddel, de toestand van de lagers en de integriteit van de afdichting.

De thermische omgeving voegt nog een extra laag stress toe. Kneders werken doorgaans bij kamertemperatuur tussen 60°C en 180°C, afhankelijk van de samenstelling. Sommige processen gaan hoger. De hitte dringt de machinestructuur binnen, tast de afdichtingsmaterialen aan en versnelt de afbraak van het smeermiddel. Een versnellingsbakolie met een levensduur van 5.000 uur bij 60°C kan binnen 2.500 uur verslechteren als de omgevingstemperatuur rondom de versnellingsbak constant 90°C bedraagt.

Het afdichtingssysteem vormt de brug tussen de vervuilde procesomgeving met hoge temperaturen en het schone, gesmeerde aandrijfsysteem. Als het werkt, denk je er nooit over na. Als het uitvalt, volgt kort daarna de versnellingsbak.

Wat we veranderden na de crisis

De kneder weer aan de praat krijgen was stap één. Ervoor zorgen dat het niet opnieuw op dezelfde manier kapot ging, was stap twee. We hebben vier specifieke wijzigingen aangebracht in onze onderhoudsaanpak, die geen van allen aanzienlijke investeringen vereisten.

Monitoring van de olieconditie in plaats van niveaumonitoring

We hebben een eenvoudige controle van de olieconditie toegevoegd aan de wekelijkse onderhoudsroutine. Hierbij wordt een klein monster uit het aftappunt van de versnellingsbak genomen en een visuele controle uitgevoerd: kleur, helderheid, aanwezigheid van deeltjes of schuim. Het duurt ongeveer vijf minuten. Ook sturen wij ieder half jaar een monster op voor laboratoriumanalyse. De laboratoriumtest kost ongeveer € 80 per monster en vertelt ons de viscositeit, het verontreinigingsniveau en de oxidatietoestand. Dat is een goedkope verzekering tegen een versnellingsbakrevisie van € 15.000.

Gereduceerd vervangingsinterval voor afdichtingen voor onze omstandigheden

We volgden het standaardinterval van de fabrikant van 5.000 uur voor het vervangen van de asafdichting. Na de storing spraken we met het serviceteam van de OEM en kwamen erachter dat ze voor verbindingen met een hoge vulstofbelasting – wat het grootste deel van wat we gebruiken beschrijft – adviseren om dit terug te brengen tot 3.000 uur. Wij hebben ons onderhoudsschema dienovereenkomstig aangepast. De zegels zelf kosten ongeveer € 120,- per stuk. Het proactief vervangen ervan is een fractie van de kosten van een door vervuiling veroorzaakte versnellingsbakstoring.

Temperatuurtrend op de versnellingsbak

We hebben een goedkope infraroodthermometercontrole toegevoegd aan de dagelijkse operatorrondes. De oppervlaktetemperatuur van de versnellingsbak wordt elke ochtend geregistreerd. Onze basislijn bij normaal gebruik is 48–55°C. Als de temperatuur zonder duidelijke verklaring boven de 65°C komt (zoals op een ongewoon warme dag), wordt er een onderzoek gestart voordat het een mislukking wordt. Met dit soort eenvoudige trends worden smeerproblemen vroegtijdig onderkend: een afbrekend smeermiddel verliest zijn thermische efficiëntie en de versnellingsbak wordt heter.

Reserveonderdelenkous voor de kneder

Een van de dingen die onze stilstand verlengden, was het wachten op de komst van de asafdichting. We hebben nu één set rotortipafdichtingen, één asafdichting per rotor en één motorkoppelelement op de plank liggen. De totale onderdelenwaarde bedraagt ​​minder dan € 500,-. De onderdelen nemen een kleine plankruimte in beslag. Maar als we ze beschikbaar hebben, betekent dit dat als morgen dezelfde storing zou optreden, we binnen één dag weer beschikbaar zouden zijn in plaats van drie.

Preventief onderhoudsschema voor een kneedmachine

Gebaseerd op onze ervaring en gesprekken met andere operators, vertegenwoordigt het volgende schema een praktische basis voor het onderhouden van een interne kneder bij continu productiegebruik. Pas de intervallen aan op basis van het type verbinding, het aantal bedrijfsuren per dag en de omgevingsomstandigheden.

Wanneer moet u een specialist bellen in plaats van het zelf te repareren?

Niet iedere knederreparatie valt onder het eigen onderhoud. Als u weet waar die grens ligt, kunt u voorkomen dat een probleem erger wordt.

Intern werk is over het algemeen geschikt voor: het vervangen van afdichtingen waarbij de procedure is gedocumenteerd, het verversen van olie en het monitoren van de toestand, het vervangen van koppelingselementen, het diagnosticeren van elektrische storingen en basisinspectie van de rotor met de kamer open.

De betrokkenheid van een specialist is aan te raden voor: demontage van de versnellingsbak en inspectie van tandwielen naast het nemen van oliemonsters, het verwijderen van de rotor en het vervangen van lagers, het inspecteren van de kamerwand op slijtage of barsten, het meten en corrigeren van de uitlijning na het vervangen van grote componenten, en elke situatie waarin de storingsmodus onduidelijk is na een grondige diagnose ter plaatse.

Sommige knederfabrikanten bieden servicecontracten aan die periodieke specialistische inspecties omvatten. Deze kunnen de kosten waard zijn voor machines die in drie ploegen continu produceren, waarbij ongeplande stilstand erg duur is. Voor machines die één ploegendienst draaien met geplande wekelijkse onderhoudsvensters is een sterk intern programma doorgaans voldoende.

Eén ding is het vermelden waard: als uw machine buiten de garantie valt en u moet kiezen tussen een grote reparatie of vervanging, zorg dan dat u een goede beoordeling krijgt voordat u een beslissing neemt. Een goed onderhouden kneder kan 20 tot 30 jaar betrouwbaar functioneren. Een machine die is verwaarloosd en tegelijkertijd problemen heeft opgelopen in de versnellingsbak, lagers en rotorsysteem, kost misschien meer om te repareren dan de moeite waard is - maar die beoordeling moet worden gemaakt door iemand die daadwerkelijk naar de machine heeft gekeken, en niet op afstand geschat.

Lessen uit onze knederanalyse – samengevat

Het doorlopen van het storings- en reparatieproces was niet leuk, maar het zorgde wel voor duidelijkheid over wat we verkeerd deden en wat er moest veranderen. Als er een korte versie is van alles hierboven, is het deze:

• Het controleren van het oliepeil is niet hetzelfde als het controleren van de olieconditie; beide zijn belangrijk, en de conditie is belangrijker
• De vervangingsintervallen voor afdichtingen van de fabrikant gelden voor standaardomstandigheden; agressieve verbindingen of hoge temperaturen garanderen kortere intervallen
• Temperatuurtrending spoort zich ontwikkelende problemen op voordat ze uitmonden in mislukkingen
• Door een kleine voorraad kritische reserveonderdelen aan te houden, wordt de uitvaltijd aanzienlijk verminderd als er toch iets misgaat
• Handelen op basis van vroege waarschuwingssignalen – lawaai, temperatuurstijging, visuele lekkage – is altijd goedkoper dan wachten op een volledige storing

Sinds de reparatie draait de kneder nu zeven maanden zonder verdere problemen. De onderhoudswijzigingen die we hebben doorgevoerd zijn niet ingewikkeld of duur. Ze zijn gewoon grondiger dan wat we voorheen deden – en achteraf gezien was de kloof tussen 'grondig' en 'adequaat' het probleem waar het probleem altijd al aanwezig was.
